在保證滿足生產需要的同時，在設計過程中除了要嚴格遵守相關的機械設計標準外，還要充分考慮到設計的合理性和經濟因素等，設計出高性價比的焊接滾輪架等焊接設備。



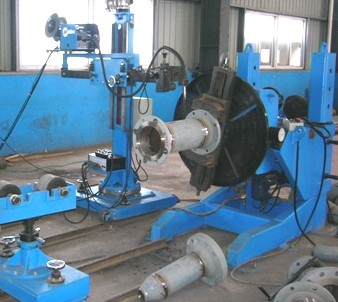

　　調式焊接滾輪架的設計：



　　1.每付滾輪架由1臺主動架、1臺從動架組成。



　　2.主動架由底座、滾輪支撐座、滾輪、絲桿絲母、驅動電機減速機、控制系統等部分組成。



　　3.從動架由底座、滾輪支撐座、滾輪、絲桿絲母等部分組成（不含驅動部分）。





　　4.底座位于滾輪架的下方，用于承受工件和滾輪架本身的重量，并將這些重量分散地傳遞到車間地面，滿足車間地面的承載能力要求。底座采用優質鋼板、型鋼焊接而成，焊后退火處理，以消除飼料機械焊接應力，然后精加工而成，具有強度高、剛性好、長期使用不變形和減震性能好等特點。



　　5.滾輪支撐座置于底座上，底座上安裝有正反扣絲杠，絲母固定在滾輪支撐座，絲杠兩端設有手輪，可通過手搖手輪調整兩滾輪的間距，以適應不同直徑工件加工需要。



　　6.滾輪用于支撐工件并傳遞扭矩，通過鍵連接與轉軸連接，并安裝于擺架端部；電機輸出扭矩經齒輪機構傳遞給滾輪，終通過滾輪與工件之間的摩擦力驅動工件轉動。采用鋼芯外包聚氨酯，鋼芯用于承載工件重量，外包聚氨酯部分用于增加摩擦力，能有效防止工件轉動過程中發生打滑。



　　7.采用兩套驅動減速系統同步驅動，分別由三相交流電機、擺線針輪減速機和渦輪蝸桿減速機組合而成。既體現減速系統的高效率，又具有良好的自鎖定位功能。



　　8.滾輪架設有機械固定靠輪式防竄裝置，筒體類工件在滾輪架上焊接時，可有效防止軸向竄動，軸向竄動量≤±3mm。



　　9.滾輪架每對滾輪的中心距能根據筒體類工件的直徑作相應的調整，保證兩滾輪對簡體的包角大45°，小于110°。



　　10.電控系統由電氣箱、有線手控盒組成；采用變頻無級調速，參數可預置并數顯，調速精度高，容易保持加工規范的一致性。采用有線（15米）手控盒進行遠控，可進行正反轉、調速、啟動、停止動作，操作簡單方便。（電氣系統也可和焊接操作機聯動集中控制，同 一個手控盒操作簡單方便。）



　　11.設有過壓保護，自我保護功能，并有故障顯示和存儲功能，自動空氣開關短路保護，可預置參數。
