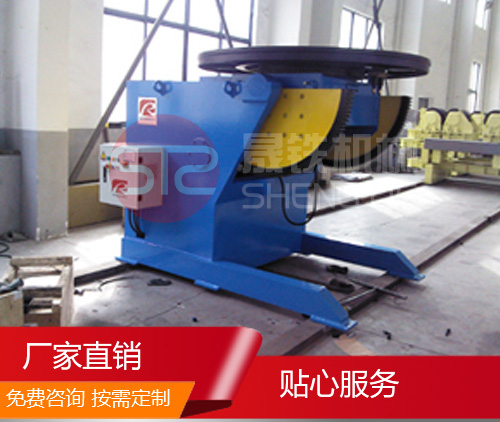

焊接變位機的簡單介紹
來源：滾輪架廠家-無錫晟鐵機械 更新時間：2021-10-10 點擊次數：次
今天無錫晟鐵和大家分享關于焊接變位機的相關信息，歡迎大家一起前來討論。
焊接變位機在機床行業的發展是隨著機床產品焊接結構的應用發展而發展起來的。中國機床行業的主導產品主要有金屬切削機床產品、鍛壓機械產品、鑄造機械產品、木工機床產品、工具產品、磨具和機床附件產品等。其中，金屬切削機床、鍛壓機械和鑄造焊接變位機產品是機床行業變位機應用的主要領域。
焊接變位機也逐漸發展成了機床行業的主導工藝，其主要體現在以下幾個方面：
(1)部分骨干企業建立了具有一定規模的焊接車間或金屬結構廠，并建立了完整的焊接治理體系。吸收消化了引進產品的焊接工藝標準，貫徹了國家專業標準，制定了企業標準。
(2)完善了焊接工藝流程，使之從單一的加工工藝發展成了從原材料預處理、切割落料、成形、焊接、焊后檢測和焊后處理等一整套的新興綜合性工程技術。
(3)數控精密切割和計算機編程套料技術得到了應用，并改變了傳統的手工切割落料，減少了機械加工。
(4)推廣了振動時效新工藝，達到了降低和均化焊接結構殘余應力的目的，減少了焊接件的變形，穩定了精度。
變位機一般按照驅動電動機個數分為：單軸變位機、雙軸變位機、三軸變位機和復合型變位機等。
1. 單軸變位機
單軸變位機按照結構形式一般分為：L型和C型。L型變位機包括：主動頭、尾架和機械框架，主動頭一般有焊接機器人外部軸驅動，可以實現與焊接機器人的協調運動，尾架無動力，尾隨動系統。L型變位機主要用于旋轉型工件的焊接。
2. 雙軸變位機
雙軸變位機以A型為主，主要由旋轉軸、翻轉軸和機械框架構成，一般均為焊接機器人外部軸驅動，以實現協調運動。從理論上講，可將任意焊縫置于水平或船形焊位置，A型變位機通常用于多面體型(焊縫分布在多個面上)工件的焊接。
3. 三軸變位機
三軸變位機按照煮旋轉軸形式一般分為：K型和R型。
K型變位機包括：垂直主旋轉軸和另外2個旋轉頭(相當于L型變位機)，一般均由焊接機器人外部軸驅動，可以實現與焊接機器人的協調運動。K型變位機主要用于旋轉型工件的焊接。K型變位機的特點：變位運動主要占用垂直空間，節約水平空間位置。
R型變位機包括：水平主旋轉軸和另外2個旋轉頭(相當于L型變位機)，一般均由焊接機器人外部軸驅動，可以實現與焊接機器人的協調運動。R型變位機主要用于旋轉型工件焊接。R型變位機的特點：變位機運動主要占用水平空間，節約垂直空間位置。
4. 復合型變位機
復合型變位機是由前面各類變位機組合而成，這里主要介紹B型和D型兩類。
B型變位機是由2個A型變位機和1個C型變位機組合，A型變位機各為一個工位，C型變位機用于工位切換。D型變位機是由2個雙軸變位機和1個C型變位機組合,雙軸變位機各為一個工位，C型變位機用于工位切換。
